Напоромеры, тягонапоромеры, тягомеры: Напоромеры НМП-100-М1-Р, тягонапоромеры ТНМП-100-М1-Р и тягомеры ТмМП-100-М1-Р с радиальным штуцером

Напоромеры НМП-100-М1-Р, тягонапоромеры ТНМП-100-М1-Р и тягомеры ТмМП-100-М1-Р с радиальным штуцером

Полноразмерное изображение прибора

Всегда в наличии на складе. Мы являемся официальным поставщиком на территорию РБ.

Предназначены для измерения избыточного давления, вакуумметрического давления (разряжения) воздуха, природного газа и других неагрессивных газов.

По внешнему виду и установке подобны манометрам, что позволяет устанавливать их по месту измерения давления без необходимости подвода длинных импульсных линий.

Напоромеры НМП-100-М1-Р, тягомеры ТмМП-100-М1-Р и тягонапоромеры ТНМП-100-М1-Р являются высококачественными аналогами (заменой) приборов типов:

  • ДН-05-100, ДГ-05-100
  • НП-100М, НП-100МС, ТМП-100
  • КМВ-22, КМ-22
  • НМ-100, ТМ-100, ТНМ-100



Диапазоны показаний напоромеров НМП-100-М1-Р, тягомеров ТмМП-100-М1-Р и тягонапоромеров ТНМП-100-М1-Р, классы точности
НМП-100-М1-Р ТмМП-100-М1-Р ТНМП-100-М1-Р Класс
точности
        кПа        кПа        кПа
от 0 до +0,4
от 0 до +0,6		 от -0,4 до 0
от -0,6 до 0		 от -0,2 до +0,2
от -0,3 до +0,3		 2,5
от 0 до +1
от 0 до +1,6
от 0 до +2,5
от 0 до +4
от 0 до +6		 от -1 до 0
от -1,6 до 0
от -2,5 до 0
от -4 до 0
от -6 до 0		 от -0,5 до +0,5
от -0,8 до +0,8
от -1,25 до +1,25
от -2 до +2
от -3 до +3		 2,5-1,5-2,5;
2,5
от 0 до +10
от 0 до +16
от 0 до +25
от 0 до +40		 от -10 до 0
от -16 до 0
от -25 до 0
от -40 до 0		 от -5 до +5
от -8 до +8
от -12,5 до +12,5
от -20 до +20		  1,5
Выделенные цветом пределы показаний всегда в наличии на складе в достаточном количестве.



Основные технические характеристики и данные напоромеров, тягомеров и тягонапоромеров с радиальным штуцером
Резьба присоединительного штуцера М20×1,5 по умолчанию, G½ под заказ
Материалы:
          корпус сталь, окрашенная в серый цвет
          стекло техническое
          штуцер, измерительный механизм латунь
          циферблат алюминиевый сплав, окрашенный в белый цвет
Степень защиты IP40
Температура окружающего воздуха, °С -50…+60
Устойчивость к климатическим воздействиям исполнение У3 по ГОСТ 15150-69
Виброзащищённость группа L3 по ГОСТ Р 52931-2008
Габариты, мм 100×138×54
Диаметр корпуса, мм 100
Масса, кг, не более 0,6
Средний срок службы, лет 10



Достоинствами показывающих напоромеров НМП-100-М1-Р (ТмМП-100-М1-Р, ТНМП-100-М1-Р) являются:

  • гарантия безотказной работы в течение 24 месяцев - напоромеры производства ОАО «Саранский приборостроительный завод» успешно зарекомендовали себя как надёжные и качественные приборы
  • гарантийный срок хранения 36 месяцев
  • наличие внутренней резьбы в штуцере для подвода давления позволяет легко установить демпфер для сглаживания пульсаций измеряемого давления



Более подробно с приборами можно ознакомиться в Руководстве по эксплуатации (635 кб).



Цена НМП-100-М1-Р, ТмМП-100-М1-Р и ТНМП-100-М1-Р без учёта НДС с 06.07.2022 г.:

134 руб. при заказе от 5 шт. (скидка 3%)
138,1 руб. при заказе от 1 шт.

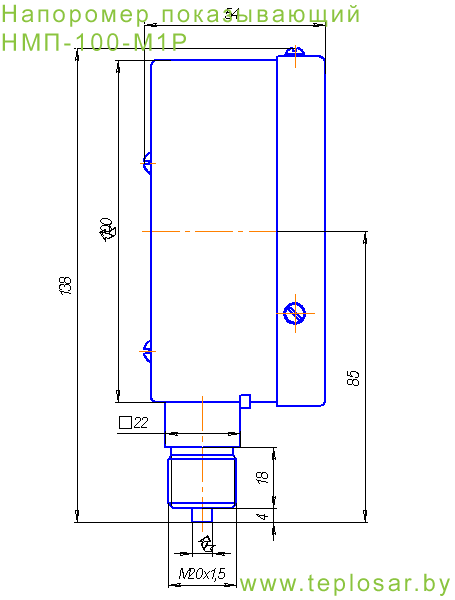

Фотография и чертёж с габаритными размерами показывающего напоромера НМП-100-М1-Р
Изображение показывающего напоромера НМП-100-М1-Р с радиальным штуцеромВид спереди на примере НМП-100-М1-10кПа-1,5-Р-У3 Изображение с габаритными и присоединительными размерами показывающего напоромера НМП-100-М1-Р, тягомера ТмМП-100-М1-Р и тягонапоромера ТНМП-100-М1-Р с радиальным штуцеромГабаритные и присоединительные размеры НМП-100-М1-Р, ТмМП-100-М1-Р, ТНМП-100-М1-Р
