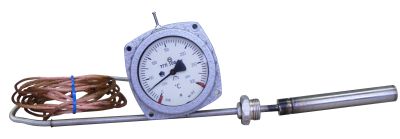

Термометр манометрический показывающие сигнализирующие (электроконтактные) : ТГП-100Эк-М1,ТКП-100Эк-М1 Термометр манометрический электроконтактный
ТГП-100Эк-М1,ТКП-100Эк-М1 Термометр манометрический электроконтактный
ТГП-100Эк,ТКП-100Эк ТЕРМОМЕТРЫ ПОКАЗЫВАЮЩИЕ
ЭЛЕКТРОКОНТАКТНЫЕ
Термометры показывающие предназначены для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные – для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
ЭЛЕКТРОКОНТАКТНЫЕ
Термометры показывающие предназначены для измерения температуры жидких и газообразных сред; термометры показывающие электроконтактные – для измерения температуры жидких и газообразных сред и коммутации внешних электрических цепей, в т.ч. в условиях АЭС.
ТГП-100-М1 – термометр показывающий газовый
ТКП-100-М1 – термометр показывающий конденсационный
ТГП-100Эк-М1 – термометр показывающий электроконтактный газовый
ТКП-100Эк-М1 – термометр показывающий электроконтактный конденсационный
ТКП-100-М1 – термометр показывающий конденсационный
ТГП-100Эк-М1 – термометр показывающий электроконтактный газовый
ТКП-100Эк-М1 – термометр показывающий электроконтактный конденсационный
| Пределы измерений,оС для ТГП-100-М1,ТГП-100Эк-М1 | -50 +50;-50 +100;-50+150;0 +150; 0 +200; 0 +300; +100 +300; 0 +400 |
| Пределы измерений,оС для ТКП-100-М1,ТКП-100Эк-М1 | -25 +25;-25 +75;0 +50;0 +100;0 +120;+100 +200; +200 +300 |
| Длина соединительного капилляра,м | 1,6;2,5;4;6;10;16;25 |
| Длина погружения термобаллона,мм ТГП-100М1,ТГП-100Эк-М1 ТКП-100М1,ТКП-100Эк-М1 |
160;200;250;315;400;500 125;160;200;250;315;400 |
| Класс точности | 1;1,5 |
| Температура окружающего воздуха,оС для исполнения УХЛ4 ТГП-100-М1,ТГП-100Эк-М1 ТКП-100-М1,ТКП-100Эк-М1 |
-10 +60 -50 +60 |
| для исполнения Т3 | -10 +55 |
| Климатическое исполнение | УХЛ4;Т3 |
| Относительная влажность воздуха при температуре 35оС для исполнения УХЛ4,% для исполнения Т3,% |
60 100 |
| Cтепень защиты от воздействия пыли и воды | IP40 |
| Виброустойчивость | группа L3 |
| Напряжение внешних коммутируемых цепей переменный ток,В постоянный ток,В |
24;40;60;110;220;240 24;60;110;220 |
| Разрывная мощность контактов сигнализирующего устройства,ВА | 30 |
| Сигнализирующее устройство прямого действия, исполнение по ГОСТ16920 |
V(нижний контакт-размыкающий, верхний контакт-замыкающий) |
| Давление измеряемой среды,кгс/cм2 | 64-без защитной гильзы 250-с защитной гильзой |
| Присоединительная резьба,мм ТГП-100Эк-М1,ТГП-100Эк-М1 ТКП-100-М1,ТКП-100Эк-М1 |
М33х2 М27х2 |
| Габаритные размеры,мм ТГП-100Эк-М1,ТКП-100Эк-М1 ТГП-100-М1,ТКП-100-М1 |
106х106х150 106х106х75 |
| Масса термометра без термосистемы,кг | 0,9 |
При заказе необходимо указать:
Тип термометра.Пределы измерения.Класс точности.Длину соединительного капилляра. Длину погружения термобаллона.Наличие защитной гильзы
Обозначение ТУ
Обозначение ТУ
Пример заказа:
Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 300°С, класса точности 1,5, с длиной соединительного капилляра 2,5 м и длиной погружения термобаллона 250 мм:
“Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250
ТУ 311-0225626.117-91” .
“Термометр ТГП-100Эк-М1-(0…300)-1,5-2,5-250
ТУ 311-0225626.117-91” .
* Термометры ТГП при длине капилляра от 10 м и при температуре измерения 400°С и более изготавливаются с длиной погружения не менее 315 мм.
