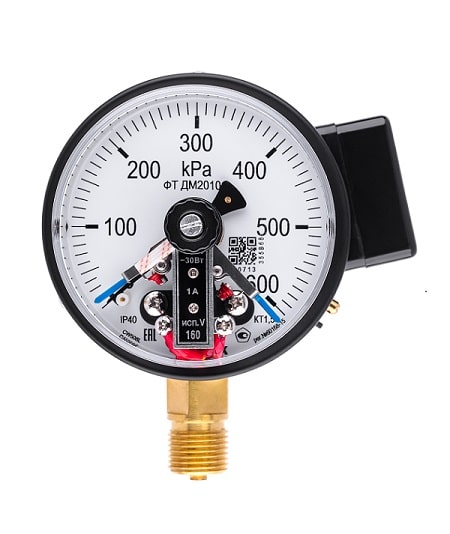

Манометры ДМ2010ф, вакуумметры ДВ2010ф и мановакуумметры ДА2010ф показывающие сигнализирующие (электроконтактные)

Таблица с основными техническими характеристиками и данными показывающих сигнализирующих (электроконтактных) манометров ДМ2010ф, вакуумметров ДВ2010ф и мановакуумметров ДА2010ф 20

Пределы измерений, МПа для: ДМ2010ф ДВ2010ф ДА2010ф

от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 диапазон измерений должен быть от 0 до 75% диапазона показаний -0,1 до 0 диапазон измерений должен быть равен диапазону показаний от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4

Класс точности

1,5; 1,0 по заказу на пределы 0,4-60 МПа

Резьба присоединительного штуцера

М20×1,5

Напряжение коммутации, не более

~ 380 В = 220 В

Сила тока через сигнализирующее устройство, А не более с магнитным поджатием контактов со скользящими контактами

1 0,5

Разрывная мощность: контактов с магнитным поджатием скользящих контактов

= 30 Вт, ~ 50 В*А = 10 Вт, ~ 20 В*А

корпус

сталь; нержавеющая сталь по заказу

стекло

органическое; техническое по заказу

штуцер, трубчатая пружина

латунь, бронза

трибко-секторный механизм

бронза, латунь, нержавеющая сталь

циферблат

алюминиевый сплав, окрашенный в белый цвет

Электрическое подсоединение

разъёмное с сальниковым вводом

Степень защиты

IP40; IP53 по заказу; IP54 (корпус из нержавеющей стали) по заказу

Температура окружающего воздуха, °С

-50…+60

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Виброзащищённость

группа N2 по ГОСТ 12997-84

Габариты, мм

100×138×126

Диаметр корпуса, мм

100

Масса, кг, не более

0,6

Средний срок службы, лет

10
