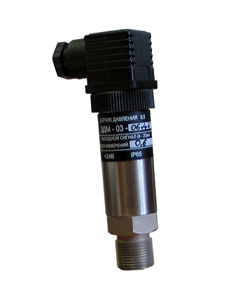

Датчики давления с токовым выходом: ДДМ-03 Датчик давления микропроцессорный

 ПРЕДНАЗНАЧЕН для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.

Датчик может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях. Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».
Рабочая среда - воздух, нейтральные газы, вода, масло.

Основные технические характеристики

Предельное значение выходного сигнала постоянного тока,мА	4-20
Напряжение питания датчика,постоянный ток	24+-6
Нагрузочное сопротивление датчика должно быть в пределах:	от 1 до 500
Предел допускаемой основной погрешности датчика,выраженный в %	+-0,5
Дополнительная температурная погрешность на каждые 10 оС изменения температуры в пределах рабочего диапазона %, не более	+-0,45
Потребляемая датчиком мощность,Вт не более	0,6
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69
ДДМ-03-ДИ(ДВ,ДИВ)	от -40оС до 80оС
ДДМ-03-ДД	от 0оС до 80оС
Температура рабочей среды	от -40оС до 85оС
Степень защиты по ГОСТ 14254-80	IP 54
Наработка на отказ,час	200,000

Габаритные и установочные размеры

	схема подключения приборов ДДМ-03

Исполнения преобразователя давления ДДМ-03

Тип	Модеь	Предел измерений,kPa	Перегрузка,kPa	Рабочее давление,МПа	Рабочая среда
	ДДМ-03-40ДИ ДДМ-03-40ДИ-Eх	40	10		Газ,воздух
	ДДМ-03-60ДИ ДДМ-03-60ДИ-Eх	60	80
	ДДМ-03-100ДИ ДДМ-03-100ДИ-Eх	100	200
ДДМ-03-ДИ ДДМ-03-Ех	ДДМ-03-160ДИ ДДМ-03-160ДИ-Eх	160	320
	ДДМ-03-250ДИ ДДМ-03-250ДИ-Eх	250	500
	ДДМ-03-400ДИ ДДМ-03-400ДИ-Eх	400	800
	ДДМ-03-600ДИ ДДМ-03-600ДИ-Eх	600	1200
	ДДМ-03-1000ДИ ДДМ-03-1000ДИ-Eх	1000	2000
	ДДМ-03-1600ДИ ДДМ-03-1600ДИ-Eх	1600	3200
	ДДМ-03-2500ДИ ДДМ-03-2500ДИ-Eх	2500	5000
ДДМ-03-ДВ ДДМ-03ДВ-Ех	ДДМ-03-40ДВ ДДМ-03-40ДВ-Eх	-40	-100
	ДДМ-03-60ДВ ДДМ-03-60ДВ-Eх	-60	-100
	ДДМ-03-100ДВ ДДМ-03-100ДВ-Eх	-100	-100
ДДМ-03-ДД ДДМ-03-ДД-Ех	ДДМ-03-4ДД ДДМ-03-4ДД-Eх	4	+70/-35	0-0,6/1,2	Газ,жидкость
	ДДМ-03-6ДД ДДМ-03-6ДД-Eх	6	+70/-35	0-0,6/1,2
	ДДМ-03-6,3ДД ДДМ-03-6,3ДД-Eх	6,3	+70/-35	0-0,6/1,2
	ДДМ-03-10ДД ДДМ-03-10ДД-Eх	10	+70/-35	0-0,6/1,2
	ДДМ-03-16ДД ДДМ-03-16ДД-Eх	16	+70/-35	0-0,6/1,2
	ДДМ-03-25ДД ДДМ-03-25ДД-Eх	25	+70/-35	0-0,6/1,2
	ДДМ-03-40ДД ДДМ-03-40ДД-Eх	40	+150/-70	0-2,5
	ДДМ-03-60ДД ДДМ-03-60ДД-Eх	60	+150/-70	0-2,5
	ДДМ-03-63-ДД ДДМ-03-63-ДД-Ех	63	+150/-70	0-2,5
	ДДМ-03-100-ДД ДДМ-03-100-ДД-Ех	100	+700/-350	0-2,5
	ДДМ-03-160-ДД ДДМ-03-160-ДД-Ех	160	+700/-350	0-2,5
	ДДМ-03-250-ДД ДДМ-03-250-ДД-Ех	250	+700/-350	0-2,5
	ДДМ-03-400-ДД ДДМ-03-400-ДД-Ех	400	+1400/-700	0-2,5
	ДДМ-03-600-ДД ДДМ-03-600-ДД-Ех	600	+1400/-700	0-2,5
	ДДМ-03-630-ДД ДДМ-03-630-ДД-Ех	630	+1400/-700	0-2,5
	ДДМ-03-1000-ДД ДДМ-03-1000-ДД-Ех	1000	+2500/-1000	0-2,5
	ДДМ-03-1600-ДД ДДМ-03-1600-ДД-Ех	1600	+2500/-1000	0-2,5
	ДДМ-03-2500-ДД ДДМ-03-2500-ДД-Ех	2500	+2500/-1000	0-2,5
