Цилиндрический датчик фотометки ВИКО-МС-(11,14)-М18

НАЗНАЧЕНИЕ ДАТЧИКА ФОТОМЕТКИ: Бесконтактный датчик фотометок ВИКО-МС-(11, 14)-М18 предназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчики выпускаются с различными спектрами излучения. Датчик используется в составе упаковочного оборудования автоматических технологических линий. РАБОТА ДАТЧИКА ФОТОМЕТКИ:В одном корпусе встроены и приёмник, и излучатель. Излучатель посылает узкий световой луч в сторону объекта контроля. Приёмник улавливает свет, отражённый непосредственно от самого объекта. В связи с этим рабочая зона выключателя сильно зависит от отражающих свойств объекта. При эксплуатации датчика необходимо учитывать эти свойства. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами. Работа датчика осуществляется в двух режимах: рабочий режим, режим обучения. В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы). В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
ВНИМАНИЕ: Провод управления обязательно должен быть подключён к плюсу или минусу питания.
ВНИМАНИЕ: В датчиках ВИКО-МС-11(14) установлен синий/зелёный светодиод индикации. Светодиодная индикация датчика в рабочем режиме: Горит синий индикатор — выход открыт; Горит зелёный индикатор — выход закрыт; Периодическое мигание синего индикатора — срабатывание защиты от перегрузки выхода. Светодиодная индикация датчика в режиме обучения: Частое мигание синего индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, слишком мал; Частое мигание зелёного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, достаточен для успешного завершения обучения; Периодическое мигание синего и зелёного индикатора — обучение прошло неудачно, перепад контрастности между меткой и фоном очень мал или сигнал в обоих случаях недостаточный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТИЧЕСКОГО ДАТЧИКА ФОТОМЕТКИ

Параметр	Ед.изм.	ВИКО-МС-11-М18			ВИКО-МС-14-М18
Тип выхода		NPN NO-NC			PNP NO-NC
Диапазон напряжений питания	В	DC10...30
Номинальный ток нагрузки	мА	150
Падение напряжения в открытом состоянии	В	1,5
Ток потребления без нагрузки	мА	<30
Ток срабатывания защиты	мА	200
Рабочий зазор,Sn	мм	10			20
Точность срабатывания при горизонтальном перемещении объекта,не хуже	мм	0,2
Время реакции	мкс	125
Задержка включения выхода*	с	до 5
Задержка выключения выхода*	с	до 5
Время готовности,не более	с	0,2
Посторонняя подсветка	лк	5000
Регулировка чувствительности		Автоматическая в режиме обучения
Состояние коммутационного элемента нормально открытый(dark on) нормально закрытый(dark off)		управление+Uпит управление -Uпит
Спектр излучения(б-белый)	нм	470...760
Спектр излучения(с-синий)	нм	470...500
Спектр излучения(ж-жёлтый)	нм	560...590
Спектр излучения(з-зелёный)	нм	500...560
Спектр излучения(к-красный)	нм	620...760
Спектр излучения(ф-фиолетовый)	нм	-
Степень защиты		IP54
Способ подключения		кабель 4х0,2мм2-2м
Диапазон рабочей температуры	оС	-25...+55
Температура хранения	оС	-40...+70
Материал корпуса		Алюминиевый(анодированный)
Маасса,не более	кг	0,1
*-время задержки оговаривается при заказе,5мс-10мс-20мс-50мс-0,1c-0,2c-0,5c-1c-5c по умолчанию устанавливается равным 0

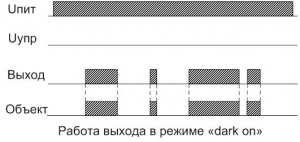

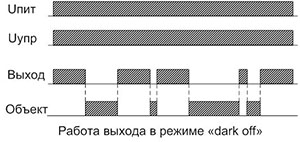

ДИАГРАММЫ РАБОТЫ

СХЕМЫ ПОДКЛЮЧЕНИЯ

ВИКО-МС-11-М18		ВИКО-МС-14-М18

 ВНИМАНИЕ:Не допускается проклада кабеля датчика в одном жгуке с силовыми проводами,создающими высокочастотные или импульсные помехи.

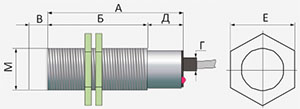

ГАБАРИТНЫЕ РАЗИЕРЫ

ВИКО-МС	М	А	Б	В	Г	Д	Е
ВИКО-МС-11(14)-М18	18Х1	50	30	-	3,5	12	22
