Датчик фотометки обучаемый щелевой ВИКО-МС-Щ3

                                                                                          НАЗНАЧЕНИЕ ОПТИЧЕСКОГО ДАТЧИКА:
Бесконтактный датчик фотометок ВИКО-МС-101(104) предназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчик используется в составе упаковочного оборудования автоматических технологических линий.
                                                                                             РАБОТА ЩЕЛЕВОГО ДАТЧИКА МЕТКИ:
Датчик размещён в пластмассовом корпусе щелевого типа, в котором смонтированы приёмник, излучатель, элементы схемы управления и выходного каскада на транзисторе NPN или PNP типа с открытым коллектором. Излучатель посылает световой луч в сторону приёмника, приёмник улавливает свет непосредственно от излучателя. В случае нахождения объекта в зоне контроля световой луч перекрывается (частично или полностью) и, в зависимости от принятого сигнала на приёмнике, происходит срабатывание датчика. Работа датчика осуществляется в двух режимах: - рабочий режим; - режим обучения. В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы). В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
ВНИМАНИЕ: Провод управления обязательно должен быть подключён к плюсу или минусу питания. Светодиодная индикация датчика в рабочем режиме: Горит красный индикатор — выход открыт; Горит зелёный индикатор — выход закрыт; Периодическое мигание красного индикатора — срабатывание защиты от перегрузки выхода. Светодиодная индикация датчика в режиме обучения: Частое мигание красного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, слишком мал; Частое мигание зелёного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, достаточен для успешного завершения обучения; Периодическое мигание красного и зелёного индикатора — обучение прошло неудачно, перепад контрастности между меткой и фоном очень мал или сигнал в обоих случаях недостаточный. Датчик должен быть жёстко закреплён на оборудовании. Исключить попадание прямых солнечных лучей в зону оптической оси излучателя и приёмника. Минус питания датчика должен быть соединён с корпусом машины. При невозможности прямого соединения питания с корпусом соединение осуществить через конденсатор ёмкостью 0,1 - 0,5 мкФ.
ВНИМАНИЕ: При подключении к выходу датчика индуктивной нагрузки необходимо установить демпфирующей диод в непосредственной близости от выводов обмотки. Расстояние между силовыми проводами, создающими высокочастотные или импульсные помехи и кабелем датчика должно быть не менее 100мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩЕЛЕВОГО ДАТЧИКА ФОТОМЕТКИ

Параметр	Ед.изм.	ВИКО-МС-101-Щ3	ВИКО-МС-104-Щ3
Тип выхода		NPN NO-NC	PNP NO-NC
Диапазон напряжений питания	В	DC10...30
Номинальный ток нагрузки	мА	150
Падение напряжения в открытом состоянии	В	1,5
Ток потребления без нагрузки	мА	<30
Ток срабатывания защиты	мА	200
Рабочий зазор,Sn	мм	10
Точность срабатывания при горизонтальном перемещении объекта,не хуже	мм	0,2
Время реакции	мкс	125
Задержка включения выхода*	с	до 5
Задержка выключения выхода*	с	до 5
Время готовности,не более	с	0,2
Посторонняя подсветка	лк	5000
Регулировка чувствительности(автоматически)		в режиме обучения
Состояние коммутационного элемента нормально открытый(dark on) нормально закрытый(dark off)		управление +Uпит.   управление  -Uпит.
Спектр излучения(жёлтый)	нм	560....590
Спектр излучения(зелёный)	нм	500...560
Спектр излучения(красный)	нм	620...760
Степень защиты		IP54
Способ подключения		кабель 4х0,2мм2-2м(по заказу до 10м)
Диапазон рабочей температуры	оС	-25....+55
Температура хранения	оС	-40....+70
Материал корпуса		ABC пластик
масса,не более	кг	0,1
*- время задержки оговаривается при заказе,5мс-10мс-20мс-50мс-0,1сек-0,2сек-0,5сек-1сек-5сек по умолчанию устанавливается равным 0

    ВНИМАНИЕ:Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами,создающими высокочастотные или импульсные помехи.

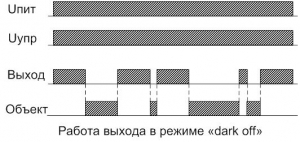

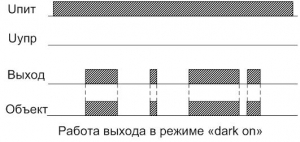

ДИАГРАММЫ РАБОТЫ



СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ

ВИКО-МС-101-Щ3		ВИКО-МС-104-Щ3

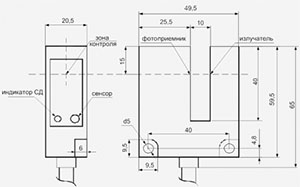

ГАБАРИТНЫЕ РАЗМЕРЫ
