Барьерные датчики ВИКО-Б-на пересечение луча





БАРЬЕРНЫЕ ДАТЧИКИ



                                     НАЗНАЧЕНИЕ БАРЬЕРНОГО ОПТИЧЕСКОГО ДАТЧИКА

Бесконтактный барьерный датчик ВИКО-Б предназначен для работы в составе систем контроля доступа в зоны, где появление посторонних предметов недопустимо. Контроль доступа обеспечивается путём ограждения контролируемой зоны световой завесой и выдачей сигнала в систему управления в момент пересечения светового луча непрозрачным объектом. Датчик может использоваться для подсчёта продукции на конвейерных линиях.

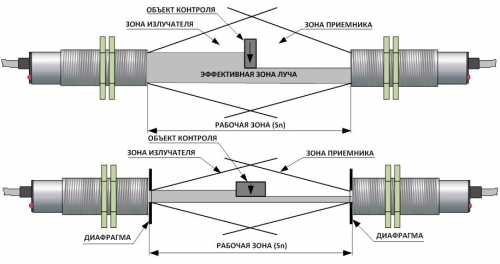

                                                                             РАБОТА БАРЬЕРНОГО ОПТИЧЕСКОГО ДАТЧИКА:
Датчик представляет собой электронное устройство, которое обнаруживает контролируемый объект, прерывающий оптическое излучение. Приёмник датчика имеет полупроводниковый или релейный выход. Датчики состоят из излучателя и приёмника располагаемых на одной оптической оси. При подаче питания излучатель формирует сфокусированный световой луч. Приёмник срабатывает при прерывании луча от излучателя контролируемым объектом. Датчики отличаются большой дальностью действия, высокой помехозащищённостью от воздействия посторонних факторов (пыль, капли воды и др. жидкости). Датчики снабжены регуляторами чувствительности и СД индикаторами состояний. Использование диафрагмы позволяет производить регулировку по минимальным размерам объекта контроля. Излучатель и приёмник для одного типа датчика выполнены в одинаковых корпусах. После проведения регулировки чувствительности датчика (только у датчика ВИКО-Б-44-М18) следует защитить потенциометр от пыли и грязи (например, заклеить защитной лентой). Задание режима работы выхода осуществляется потенциалом между проводом управления и минусом питания. Высоким потенциалом (см. схемы подключения) задается режим «dark off», низким — режим «dark on».
ВНИМАНИЕ: Провод управления обязательно должен быть подключён к плюсу или минусу питания. Датчик имеет многофункциональную двухцветную светодиодную индикацию: красный — нет сигнала (луч перекрыт объектом); зелёный — сигнал нормальный; красно-зелёный — сигнал слабый (опасная зона, датчик может давать ложные срабатывания; возможно, причиной является загрязнение или запыление оптики); красный мигающий — перегрузка выходного каскада, срабатывание защиты.


Технические характеристики барьерного датчика ВИКО-Б

Тип датчика	Ед.изм.	ВИКО-Б-32-М12	ВИКО-Б-52-М18	ВИКО-Б-57-М18	ВИКО-Б-44-М18	ВИКО-Б-109-ПЭ
Напряжение питания	В	DC10...30	DC10...30	AC90...259	DC10....30	DC24-240/AC24-240
Номинальный ток нагрузки	мА		200		150	DC30B- 3A/AC250B-3A
Падение напряжения в открытом состоянии	В		1,5
Ток потребления без нагрузки (изл./приёмник)	мА		<15/<15		<20/<10	20
Ток срабатывания защиты	мА		нет		200	нет
Номинальное расстояние воздействия,Sn	м	3	5	5	4	10
Максимальная частота переключения	Гц		400		80	50
Угол расхождения луча от оптической оси	градусы			3....5
Тип выхода (схемы подключения)		NPN-NO	NPN NO	NPN AC-NO	PNP N0+NC	Релейный 1п
Задержка на включение выхода, не более	мс		2		7	10
Задержка на выключение выхода, не более	мс		2		7	10
Время готовности, не более	мс	100	200	200	200	200
Посторонняя подсветка	лк		10000		10000	--
Регулировка чувствительности			нет		есть	нет
Индикация рабочего режима			Красный СД		Зелёный СД	Зелёный СД
Спектр излучения	нм		800...900		850...950	850...950
Степень защиты				IP54
Способ подключения				кабель 2/3х0,2мм2-2м
Температура окружающей среды	оС		-25...+55		-25...+70	-25...+55
Материал корпуса		Латунь(хром)	ПластикABC	Полиамид	Полиамид	ПластикABC
Масса		0,14	0,2	0,178	0,178	0,356





                                               СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИЁМНИКА


                                        СХЕМА ПОДКЛЮЧЕНИЯ ИЗЛУЧАТЕЛЯ

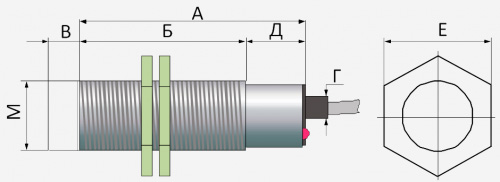

                                                                                                                                             ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКОВ ВИКО-Б.....М...

Тип	М	А	Б	В	Г	Д	Е
ВИКО-Б-32-М12	12Х1	55	40	-	2,5	15	17
ВИКО-Б-52-М18	18Х1	60	42	-	3,5	18	22
ВИКО-Б-57-М18	18Х1	60	42	-	3,5	18	22
ВИКО-Б-44-М18	18Х1	60	42	-	3,5	18	22

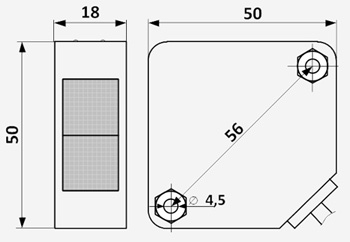

               ГАБАРИТНЫЕ РАЗМЕРЫ БАРЬЕРНОГО ДАТЧИКА ВИКО-Б-109-П3
