Датчик Холла,ВИКО-Х-102-М8

                                                                                           НАЗНАЧЕНИЕ ДАТЧИКА ХОЛЛА:
Бесконтактный датчик ВИКО-Х-102-М8 (далее датчик) предназначен для работы в составе устройств индикации оборотов валов с высокой скоростью вращения, объектов сложной формы из ферромагнитных материалов (зубчатых колёс), в качестве датчика скорости для двигателей с возбуждением на постоянных магнитах. Датчик может использоваться в качестве конечного выключателя в системах автоматических приводов.
                                                                                                            РАБОТА ДАТЧИКА:

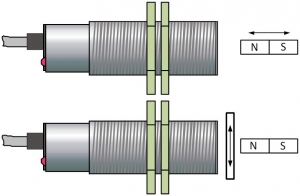

Принцип работы датчика основан на эффекте Холла - изменение характеристик чувствительного элемента при воздействии внешнего магнитного поля. При увеличении внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение коммутационного состояния выключателя. Дальнейшее увеличение магнитного поля не влияет на состояние выключателя. При уменьшении напряжённости магнитного поля происходит обратный процесс и выключатель возвращается в исходное состояние. При входе в чувствительную зону объекта из ферромагнитного материала, уменьшается напряжённость внешнего магнитного поля до некоторого значения, происходит срабатывание триггера и изменение состояния выхода датчика. Дальнейшее уменьшение напряжённости магнитного поля не влияет на состояние выхода. При удалении объекта из чувствительной зоны, напряжённость магнитного поля возрастает и происходит обратный процесс – выключатель возвращается в исходное состояние.



Технические характеристики датчика Холла

Параметр	Ед.измерения	Значение
Тип исполнения по принципу действия		Эффект Холла
Напряжение питания	В	DCS....24
Напряжённость магнитного поля	мТ	22
Номинальный ток нагрузки	мА	200
Падение напряжения на выходе(в открытом состоянии),не более	В	1,5
Ток потребления,не более	мА	8
Раасстояние воздействия,Sn	мм	0...10
Максимальная частота переключения	кГц	320
Регулировка чувствительности		нет
Степень защиты датчика		IP67
Схема подключения		трёхпроводная
Способ подключения		кабель 3х0,2мм2-- длина 2 м
Температура окружающей среды	оС	-25...+70
Материал корпуса		Латунь(хром)
Масса,не более	кг	0,1

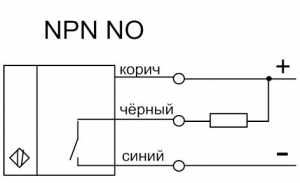

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА



ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА



ВИКО-Х	М	А	Б	В	Г	Д	Е
ВИКО-Х-102-М8	8Х1	35	28	-	2,5	7	12
