Расход: Реле протока (потока) жидкости FLU 25

Реле протока (потока) жидкости FLU 25

Полноразмерное изображение прибора

Всегда в наличии на складе в большом количестве. Мы являемся официальным поставщиком с завода-изготовителя ― немецкой компании Watts Industries.
18.08.2014 поступила очередная большая партия! Хватит всем! :-)

Реле протока (потока) FLU 25 ― датчик-реле расхода жидкости.

Предназначено для контроля протока воды, в т. ч. дизтоплива, в трубопроводах диаметром от 25мм до 200мм (G1"-G8").

Реле протока cлужит для контроля потока жидкости в качестве реле контроля расхода или предохранителя от недостатка воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках. А также для предохранения от поломки циркуляционного насоса при прекращении движения (циркуляции) теплоносителя в трубопроводе системы отопления.

Реле монтируется на горизонтальном участке трубопровода путём вворачивания в бобышку с внутренней резьбой G1". Расстояние между трубой и прибором должно составлять не менее 55 мм, а расстояние до последующей арматуры, отводов или фитингов на трубопроводе должно составлять не меньше 5 Ду (для исключения турбулентности). FLU 25 должно быть ориентировано так, чтобы направление стрелки на корпусе соответствовало направлению потока жидкости в трубопроводе. При наличии в теплоносителе посторонних механических включений и высокой загрязнённости следует перед реле протока устанавливать фильтр механической очистки.

Также возможна установка FLU 25 на вертикальных участках трубопроводов. Необходимо иметь ввиду, что у всех типов лепестковых реле протока при вертикальном монтаже изменяется значение уставки срабатывания в большую или меньшую сторону в зависимости от направления потока жидкости (вверх или вниз).

Реле протока на заводе собрано на минимальное значение расхода.

Реле протока FLU 25 является аналогом (заменой) реле потока (протока) жидкости:

  • РПИ, РПИ-Н
  • Sika VHS 06 MK, VH780NI
  • Honsberg CRG-025HM
  • Siemens QVE1901
  • Regeltechnik SW-1EPL, SW-1REPL
  • Caleffi 626
  • Danfoss FQS-U30G
  • Fantini Cosmi FF81, FF82, FF84
  • Honeywell S6065A1003
  • Johnson Controls F61SB, F61TB
  • AYVAZ AK-100, FS-2
  • ДР-П-02-25, ДР-П-М



Основные технические данные реле протока FLU 25
Диаметр условного прохода (Ду), мм 25-200
Диапазон контролируемых расходов жидкости,
перекрываемый всем набором лопаток

0,4-42 м³/час
6,7-700 л/мин

Параметры контролируемой жидкости:
  температура, °С, не более
  давление, МПа, не более

110
1
Нагрузка на контакты:
    напряжение, В, не более
    сила тока, А, не более

~220
6
Температура окружающей среды, °С, не более 60
Степень защиты IP54
Присоединительная резьба G1"
Габаритные размеры, мм 106х162х78
Масса, кг, не более 1



По желанию заказчика обеспечим комплектацию реле протока бобышкой, что облегчает установку и снижает затраты времени на монтаж на новых объектах.




Достоинствами реле протока жидкости FLU 25 являются:

  • возможность его установки без использования насадки и необходимости врезки в трубопровод
  • универсальность благодаря наличию 4-ёх сменных лопаток для разных диаметров трубопроводов и расходов жидкости
  • металлический корпус из алюминия позволяет эксплуатацию в помещениях с высокой влажностью
  • наличие пружинного сильфона (сильфонного уплотнения) делает реле протока пригодным для дизельного топлива
  • настоящее европейское качество ― произведено на итальянском заводе, никакого Китая
  • меньшая цена по сравнению с аналогами



Более подробно с прибором можно ознакомиться в Техническом описании и инструкции по эксплуатации (1,57 Мб).

Сертификат соответствия ТС EAC на FLU 25 имеется и его копию мы выдаём при отгрузке.

Цена FLU 25 с НДС с 23.05.2017 г.:

142,8 руб. при заказе от 15 шт. (скидка 15 %).
151,2 руб. при заказе от 10 шт. (скидка 10 %).
159,6 руб. при заказе от 5 шт. (скидка 5 %).
168 руб. при заказе от 1 шт.



Цена FLU 25 с бобышкой с НДС с 23.05.2017 г.:

153 руб. при заказе от 15 шт. (скидка 15 %).
162 руб. при заказе от 10 шт. (скидка 10 %).
171 руб. при заказе от 5 шт. (скидка 5 %).
180 руб. при заказе от 1 шт.

Для посреднических организаций предоставляем особые скидки.

За подробной консультацией обращайтесь к Солоневичу Игорю Петровичу.



Фотографии датчика-реле протока (потока) жидкости FLU 25

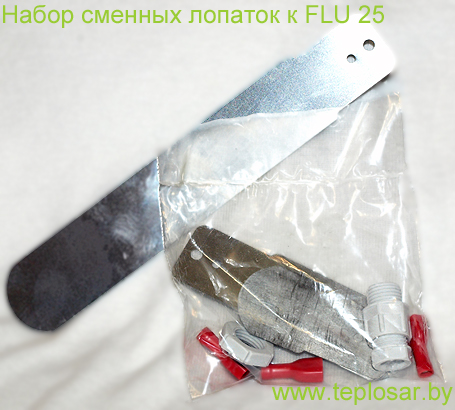

Изображение датчика-реле протока (потока) жидкости FLU 25. Вариант с металлическим корпусом.Датчик-реле протока (потока) жидкости FLU 25. Вариант с металлическим корпусом. Изображение набора сменных лопаток и монтажных элементов к датчику-реле протока (потока) жидкости FLU 25Набор сменных лопаток и монтажные элементы к датчику-реле протока (потока) жидкости FLU 25

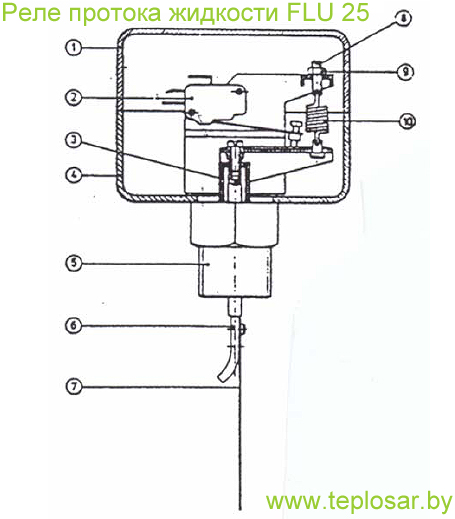

Изображение составных элементов реле протока жидкости FLU 25Реле протока жидкости FLU 25, его составные элементы
  1. Алюминиевая крышка
  2. Микропереключатель
  3. Металлический пружинный сильфон
  4. Алюминиевый корпус
  5. Резьбовой штуцер 1” из латуни
  6. Рычаг из латуни
  7. Пластинка (ламель) из нержавеющей стали
  8. Регулировочный винт
  9. Гайка
  10. Пружина из нержавеющей стали
