Ленты диаграммные

Полноразмерное изображение прибора

Ленты диаграммные (рулонные и складывающиеся) по ГОСТ 7826-93 (7826-82) для регистрирующих (самопишущих) приборов.

Предназначены для регистрации показаний самопишущих одно и многоканальных приборов (например РМТ, А-100, РП-160М, КСМ-1, КСМ-4 и мн.др.). Запись производится на движущуюся бумажную ленту (рулонного или складывающегося типов).



Ленты диаграммные регистрирующих приборов по ГОСТ 7826-82
Реест-ровый номер Шифр диаграммы Тип диаг-раммы по ГОСТ 7826-82 Градуи-ровка и предел измерений Ширина ленты по обрезу, мм Ширина поля записи, мм Расстояние между центрами круглых и овальных перфо-раций, мм

Шаг перфо
рации, мм

Размер перфо
рации, мм
Скорость часовика, мм Цифры, времени Внут-ренний диаметр шпули, мм Длина ленты в рулоне, м Характер намотки (внутрь, наружу)

Наименование прибора;
завод-изготовитель

Марка бумаги, номер стандарта
1338 9 005 041 ЛПВ100 0-100 120 100 110 5 2х4 20 1,2,...,24 12 15 вн. система "Старт" Д50, ГОСТ 7717-75
1723 Б-04 520 16-2 ЛПГС250 0-100 270 250 260 12,5 2х4 20 1,2,...,24 складывающаяся, шаг фальц. 62,5мм, 20м КСП-4 То же
1757 Б-04 520 06-16 ЛПГ160 0-100% 180 160 170 5 2х4 20 1,2,...,24 12 15 нар. н/д >>
1763 Б-04 520 29 ЛПГ100 0-100 120 100 110 5 2х4 20 1,2,...,24 12 15 вн. н/д >>
3561 Б-04 520 92 ЛПГ250 0-100 270 250 260 5 2х4 20 1,2,...,24 18 20 нар. - Д50, ГОСТ 7717-75



Памятка для корректного заказа диаграммных лент:

  • для заказа необходим реестровый номер ленты (например 1338, 1723, 1757, 1763, 3561)
  • реестровый номер указан на на краю самой ленты около перфорации
  • невозможно выбрать реестровый номер зная лишь размеры бумаги и диапазон записи измеряемой величины
  • для каждого типа прибора разрабатывается своя лента либо используется другая, но в любом случае её реестровый номер указывается производителем прибора



Фотографии лент диаграммных для регистрирующих приборов

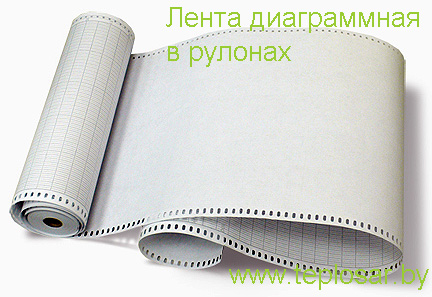

Изображение ленты диаграммной в рулонах на примере ленты с реестровым номером 1757Лента диаграммная в рулонах Изображение ленты диаграммной складывающейся на примере ленты с реестровым номером 1723Лента диаграммная складывающаяся
