Манометры показывающие сигнализирующие (электроконтактные): Манометры ДМ2010ф, вакуумметры ДВ2010ф и мановакуумметры ДА2010ф показывающие сигнализирующие (электроконтактные)

Манометры ДМ2010ф, вакуумметры ДВ2010ф и мановакуумметры ДА2010ф показывающие сигнализирующие (электроконтактные)

Полноразмерное изображение прибора

Всегда в наличии на складе. Мы являемся первым поставщиком на территорию РБ.

Предназначены для измерения избыточного и вакуумметрического давления не кристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), не агрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления.

Манометры ДМ2010ф, вакуумметры ДВ2010ф и мановауумметры ДА2010ф являются высококачественными аналогами (заменой) электроконтактных манометров типов:

  • ДМ2010Сг, ДВ2010Сг, ДА2010Сг
  • ДМ 02-V-100, ТМ-510, ТМВ-510, сделанных на основе китайских комплектующих
  • ЭкМ100Вм, ЭкВ100Вм, ЭкМВ100Мв



Стандартное исполнение:

контактная группа . . . V по ГОСТ 2405-88 (оба указателя синие)
контакты . . . . . . . . . . . с магнитным поджатием
степень защиты . . . . .  IP40
штуцер . . . . . . . . . . . .  радиальный
корпус . . . . . . . . . . . . . с задним фланцем



Основные технические характеристики и данные показывающих сигнализирующих
манометров ДМ2010ф, вакуумметров ДВ2010ф и мановакуумметров ДА2010ф

Пределы измерений, МПа для:
          ДМ2010ф

          ДВ2010ф

          ДА2010ф

от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160
диапазон измерений должен быть от 0 до 75% диапазона показаний
-0,1 до 0
диапазон измерений должен быть равен диапазону показаний
от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
Класс точности 1,5; 1,0 по заказу на пределы 0,4-60 МПа
Резьба присоединительного штуцера М20х1,5
Напряжение коммутации, не более ~ 380 В
= 220 В
Сила тока через сигнализирующее
устройство, А не более
          с магнитным поджатием контактов
          со скользящими контактами


1
0,5
Разрывная мощность:
          контактов с магнитным поджатием
          скользящих контактов

= 30 Вт, ~ 50 В*А
= 10 Вт, ~ 20 В*А
Материалы:
          корпус сталь; нержавеющая сталь по заказу
          стекло органическое; техническое по заказу
          штуцер, трубчатая пружина латунь, бронза
          трибко-секторный механизм бронза, латунь, нержавеющая сталь
          циферблат алюминиевый сплав, окрашенный в белый цвет
Электрическое подсоединение разъёмное с сальниковым вводом
Степень защиты IP40; IP53 по заказу; IP54 (корпус из нержавеющей стали) по заказу
Температура окружающего воздуха, °С -50...+60
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Виброзащищённость группа N2 по ГОСТ 12997-84
Габариты, мм 100х138х126
Диаметр корпуса, мм 100
Масса, кг, не более 0,6
Средний срок службы, лет 10



По желанию заказчика возможна поставка электроконтактных манометров с сигнализирующим устройствами по ГОСТ 2405-88 следующих типов:

III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный
IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий
V
  - левый контакт размыкающий (min), правый замыкающий (max) - оба указателя синие
VI - левый контакт замыкающий (min), правый раззамыкающий (max) - оба указателя красные

При выборе исполнения следует учитывать, что варианты описаны с учётом нахождения стрелки на нулевой отметке, т.е. при повышении давления.




Достоинствами электроконтактных (сигнализирующих) манометров ДМ2010ф (ДВ2010ф и ДА2010ф) являются:

  • контактная группа смонтирована перед шкалой манометра для сокращения временных затрат на визуальный контроль состояния контактов
  • контактная группа выполнена с магнитным поджатием контактов для увеличения коммутируемых токов и для предотвращения «дребезга» и их подгорания
  • гарантия безотказной работы в течение 18 месяцев - манометры ЗАО «ПО Физтех» успешно зарекомендовали себя, как надёжные и качественные приборы
  • индивидуальная упаковка из пенопласта обеспечивает сохранность манометра и неизменность его метрологических характеристик при транспортировке и хранении
  • вариант с диаметром шкалы 150 мм - ДМ2005ф



Сертификат № 8075 от 30.08.2012 г. об утверждении типа средств измерения и допуске ДМ2010ф, ДВ2010ф и ДА2010ф к применению на территории РБ с 30.08.2012 г. зарегистрирован в Государственном реестре средств измерений под номером РБ 03 04 4944 12 (368 кб)



Цена ДМ2010ф, ДВ2010ф и ДА2010ф с НДС с 23.05.2017 г.

на давление от 0 до 0,06…10 МПа . . . 54,07 руб.
на давление от 0 до 16…60 МПа . . . . . 57,20 руб.
на давление от 0 до 100…160 МПа . . . ***
Для посреднических организаций предоставляем специальные скидки.



Фотография и чертёж с габаритными размерами сигнализирующего (электроконтактного) манометра ДМ2010ф

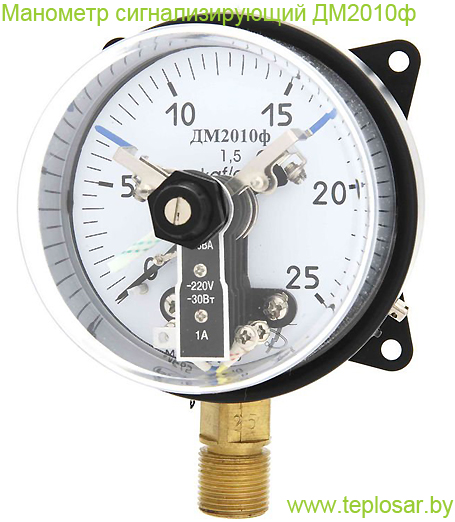

Изображение сигнализирующего (электроконтактного) манометра ДМ2010ф, вакуумметра ДВ2010ф и мановакуумметра ДА2010фВид спереди на примере ДМ2010ф стандартного исполнения Изображение с габаритными и присоединительными размерами сигнализирующего (электроконтактного) манометра ДМ2010ф, вакуумметра ДВ2010ф и мановакуумметра ДА2010фГабаритные и присоединительные размеры ДМ2010ф, ДВ2010ф и ДА2010ф
