Датчики давления с токовым выходом: ПД-Р Преобразователь давления

ПД-Р Преобразователь давления

Полноразмерное изображение прибора

Всегда в наличии на складе. Мы являемся официальным поставщиком на территорию РБ.

Датчик ПД-Р - он же преобразователь избыточного давления.

Предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока 4-20 мА.

Применяется в ЖКХ в узлах учёта воды и тепла, в системах централизованного контроля и управления технологическими процессами на объектах электро-, тепло-, водо- и нефтеснабжения, в распределительных сетях, а также в системах автоматизации насосного, компрессорного и другого оборудования.

Датчики давления ПД-Р являются аналогами (заменой) преобразователей давления типов:

  • СЕНСОР-ДИ-211, СЕНСОР-М-115, СЕНСОР-М-125
  • Элемер-100-ДИ, Доминатор-G
  • Метран-55-ДИ, Метран-100-ДИ
  • 415-ДИ, DMP 331i, РПД, ИД-И, ДДМ-2,5ДИ
  • МИДА-ДИ, МИДА-ДИ-13П
  • КРТ, КРТ-5, КРТ-9
  • Сапфир-22М-ДИ, Сапфир-22МТ-ДИ, МТ-100



Основные технические характеристики и данные датчика давления ПД-Р

Измеряемая среда Вода, масла, воздух и другие некристаллизующиеся жидкости и газы, неагрессивные к титановым сплавам
Верхние пределы измерений, МПа от 0 до 0,6; 1; 1,6; 2,5;
по отдельному заказу от 0 до 0,25; 0,4; 4; 6; 10; 16; 25; 40
Выходной сигнал, мА 4 - 20
Напряжение питания, В 9 - 30
Схема подключения двухпроводная
Нагрузочное сопротивление, Ом 0,1 - 500
Предел допускаемой основной погрешности, % ±0,5; ±1,0
Суммарная погрешность в рабочем диапазоне температур, % ±1,0; ±2,0
Резьба присоединительного штуцера М20х1,5; G1/2";
по отдельному заказу М12х1,5; G1/4"

Тип электрического соединения
1 - разъём Hirshman (по DIN)
2 - разъём Metripack
3 - 7 pins AVIATION PLUG (резьбовое)
Температура рабочей среды, °С -20...+80; -20...+225 при использовании охлаждающего радиатора или отборного устройства
Перегрузочная способность 1,5
Степень защиты корпуса IP65 по ГОСТ 14254-96
Виброустойчивость и вибропрочность Группа исполнения N3 по ГОСТ 12997-84

Климатическое исполнение
УХЛ 3.1 - но для работы при температуре от -10 °С до +80 °С и относительной влажности 95 % при 35 °С и более низких температурах без конденсации влаги
Пульсация выходного сигнала, в % от диапазона выходного сигнала в диапазоне частот 0,06-5 Гц
в диапазоне частот 5-1'000'000 Гц
в диапазоне частот выше 1'000'000 Гц

не должна превышать 0,1 %
не должна превышать 0,25 %
не нормируется
Время установления выходного сигнала при скачкообразном изменении давления, составляющем 90% диапазона измерения
не должно превышать 0,5 с
Потребляемая мощность, В*А, не более 1,0
Межповерочный интервал 1 год
Масса с резьбой М20х1,5, кг, не более 0,2
Средний срок службы, лет, не менее 12
Средняя наработка на отказ, часов 110'000

Способ монтажа
В любом положении, удобном для обслуживания. Предпочтителен подвод давления снизу для уменьшения возможности засорения измерительной камеры.




Достоинствами датчиков давления ПД-Р являются:

  • повышенная устойчивость к внешним воздействиям и перегрузкам
  • минимальная масса и габариты
  • выгодное соотношение цена/качество
  • гарантия безотказной работы в течение 18 месяцев



Сертификат № *** от **.**.20**г. об утверждении типа средств измерения и допуске ПД-Р к применению на территории РБ с **.**.20**г. зарегистрирован под номером РБ 03 04 **** ** (** кб)



Цена датчика давления ПД-Р с НДС 115,31 р. с 10.08.2017 г.

Для посреднических организаций предоставляем специальные скидки.



Фотография, чертёжи и таблицы с габаритными размерами датчика давления ПД-Р

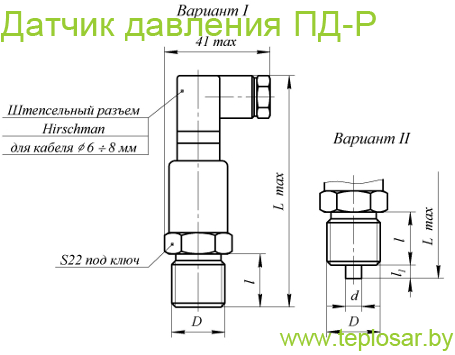

Изображение датчика давления ПД-Р с токовым выходным сигналом 4-20 мАВид спереди на примере датчика давления ПД-Р стандартного исполнения Изображение чертежа датчика ПД-Р с габаритными и присоединительными размерами варианта с разъёмом HirshmannВариант с типом штепсельного разъёма Hirshmann
Штуцер
D
d, мм
L, мм
l, мм
l1, мм

I
М12х1,5-8g

-
82
12

-
М20х1,5-8g
G1/2"
G1/4"

90

20
II
М12х1,5-8g
ø5
85
12
3
М20х1,5-8g
ø6
95
20
5

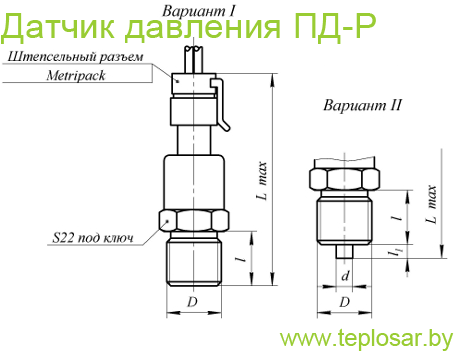

Изображение чертежа датчика ПД-Р с габаритными и присоединительными размерами варианта с разъёмом MetripackВариант с типом штепсельного разъёма Metripack
Штуцер
D
d, мм
L, мм
l, мм
l1, мм

I
М12х1,5-8g

-
72
12

-
М20х1,5-8g
G1/2"
G1/4"

80

20
II
М12х1,5-8g
ø5
75
12
3
М20х1,5-8g
ø6
85
20
5

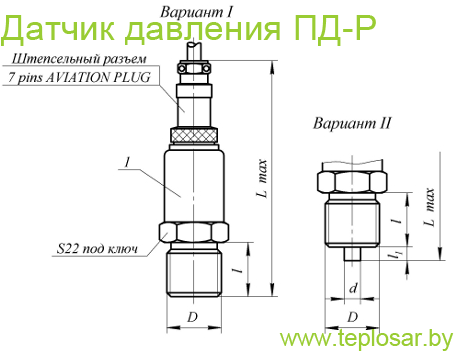

Изображение чертежа датчика ПД-Р с габаритными и присоединительными размерами варианта с разъёмом 7 pins AVIATION PLUGВариант с типом штепсельного разъёма 7 pins AVIATION PLUG
Штуцер
D
d, мм
L, мм
l, мм
l1, мм

I
М12х1,5-8g

-
82
12

-
М20х1,5-8g
G1/2"
G1/4"

90

20
II
М12х1,5-8g
ø5
85
12
3
М20х1,5-8g
ø6
95
20
5
